中空玻璃生產(chǎn)過程中丁基膠涂布在鋁隔條上這一步是比較關鍵的步驟，在此過程中都應該注意哪些事項呢？

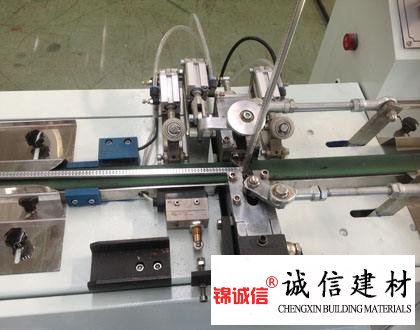

1. 首先調(diào)整傳送帶的速度（一般為4~17m/min）。
2. 設備擠膠座溫度（一般為125℃±5℃），設定膠缸溫度（一般為110℃±5℃）。
3. 根據(jù)加工單要求，調(diào)整兩擠頭的間距（其調(diào)整范圍6~16mm），并照顧到間隔條（框）與小壓輪，擠膠醉中心的對中性，即使三點成一線。
4. 調(diào)整壓噴定時器時，使間隔條（框）前端在傳送帶上處于擠膠頭中心時，恰好膠閥氣缸動作，膠閥打開，并使左小輪壓在間隔條（框）上。同時調(diào)整挺壓定時器，使間隔條（框）末端在通過左小輪前，左小輪能順利抬起，接著調(diào)整停噴定時器，使間隔條（框）的末端通過擠膠頭時，關閉膠閥，沒有多余的膠漏出（出膠壓力一般為18~20MPa）
5. 涂出丁基膠要線條粗細均勻、順直，不能有斷斷續(xù)續(xù)的現(xiàn)象。
6. 需換膠時，須在膠缸已加熱到需要溫度時，方能提升膠缸活塞。
7. 每次工作完畢，應將膠缸活塞從膠缸中提起，離開膠面。
8. 膠未加熱到需要溫度，不能啟動液壓站。
9. 嚴禁主傳動停下時調(diào)整其速度。
10. 溫度未降到40℃以下，嚴禁停止傳送系統(tǒng)。
丁基膠涂布過程中應該多注意細節(jié)，才能保證中空玻璃的質(zhì)量，保證中空玻璃的使用壽命。
【本文地址】：http://021fdzl.cn/zhishi/203.html
